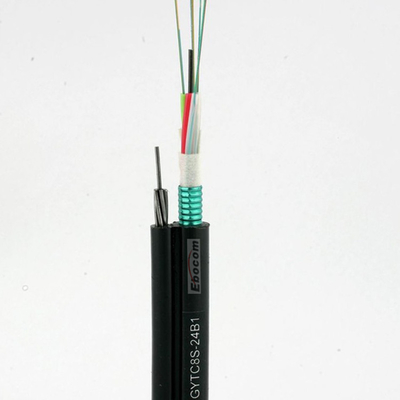

GYTC8S figuur 8 rood suelta multi del solo modo del tubo G652D van de zelfhulp van de basis van de glasvezelkabel 2-14
GYTC8S figuur 8 rode suelta
Beschrijving
GYTC8S glasvezelkabel, de structuur van de kabel is gemaakt van hoog modulus plastic ingepakt waterdichte composiet losse buis, single-mode en multi-mode glasvezel,metalen geharmoniseerde hanglijnIn de kern van de kabel bevindt zich een FRP.De compacte cirkelvormige kabelkern bestaat uit een losse mouw (verpakkingspakking) en een middenversterkte kernNa het leggen van de metalen versterkte kabel parallel aan de kabelkern is de PE-slijm de kabelkern.en de kabelkern langszijdig bedekt is met een met kunststof beklede plastic stalen strip
Hoofdkenmerk
* Precieze controle van de extra lengte van de vezels om een goede trekvastheid en milieubeschermingskenmerken van de kabel te garanderen.
* Dubbelzijdig met plastic bekleed stalen band zorgt voor een uitstekende vochtbestandheid en zijdelingse compressiebestandheid.
* Gegalvaniseerde staalstrengen garanderen de treksterkte die nodig is voor de installatie van zelfdragende kabels.
* De kabel is geschikt voor zelfdragende overhoofdelijke bedrading met een span van 100 m of minder.
Toepassingsgebied
Dit product is geschikt voor communicatie op lange afstand en binnen het kantoor.
Specificaties van de vezels:
| Technische parameter van G.652D (B1.3) enkelmodus-optische vezels | |||
| Kenmerken | Voorwaarden | Specifieke waarden | Eenheden |
| Optische kenmerken | |||
| Modevelddiameter (MFD) | 1310 nm 1550 nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Waaglengte van de afsluiting (λcc) | ≤ 1260 | nm | |
| Verminderingscoëfficiënt | 1310 nm 1383 nm 1550 nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Macro-buigverlies | φ75 mm, 100 cirkels, bij 1550 nm | ≤ 0.1 | dB |
| Niet-eenvormigheid van de verzwakking | ≤ 0.05 | dB | |
| Dispersiescoëfficiënt | 1288 tot en met 1339 nm 1271 tot en met 1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Nul verspreidingsgolflengte | 1300~1324 | nm | |
| Maximale nulverspreidingshoek | ≤ 0.093 | Ps/(nm2.km) | |
| Groepbrekingsindex (typische waarde) | 1310 nm 1550 nm |
1.466 1.467 |
|
| Geometrische kenmerken | |||
| Diameter van de bekleding | 125.0±1.0 | μm | |
| Fout van concentrisiteit van kern/bekleding | ≤ 0.8 | μm | |
| Niet-circulaire bekleding | ≤ 1.0 | % | |
| Diameter van de coating | 245.0±10 | μm | |
| Fout van concentrisiteit van bekleding/coating | ≤ 12.0 | μm | |
| Niet-circulaire coating | ≤ 8 | % | |
| Diameter van de gekleurde coating | 250.0±15 | μm | |
| Mechanische eigenschappen | |||
| Curling (straal) | ≥ 4 | m | |
| Bewijs van belasting | > 0.69 | GPA | |
| Kracht van de coating strip | Gemiddelde waarde Piekwaarde |
1.0-5.0 1.3-8.9 |
N N |
| Parameter voor gevoeligheid voor corrosie door dynamische spanningen (nd-waarde) | ≥ 20 | ||
