ADSS-vezeloptische kabel 144 Core G652D dubbele jas SM voor infrastructuur Internetcommunicatie
| Plaats van herkomst | Shandong, China |
|---|---|
| Merknaam | OEM |
| Certificering | ISO TLC |
| Modelnummer | ADSS-144B1.3 |
| Min. bestelaantal | 1000m |
| Prijs | EXW $0.4/M |

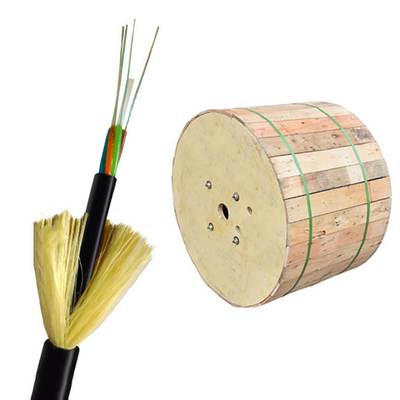

| Verpakking Details | 12. De grootte van de trommel kan worden ontworpen, de details zullen worden berekend voor de geschi |
| Levertijd | 5 tot 8 dagen |
| Betalingscondities | T/T, L/C |
| Levering vermogen | 50000 km/dag |
Neem contact met me op voor gratis monsters en coupons.
WatAPP:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Vlakken | G652D/G657A1 A2 | Fibergetal | 2-288 kern |
|---|---|---|---|
| Sterktelid | FRP | Jacket | PE |
| Kleur van de jas | Zwart | Merken | OEM's |
| Markeren | 144 de Optische Kabel van de kernadss Vezel,De dubbele Optische Kabel van de Jasjeadss Vezel,De Vezel Optische Kabel van G652D ADSS |
||
Productomschrijving
Beschrijving
Deze "All Dielectric Self-Supporting (ADSS) " -kabel is ontworpen voor toepassingen op korte, middelgrote en lange afstand.ADSS-kabel biedt een snelle en zuinige inzetmethode voor kabeltelevisiedienstenHet is geschikt voor medium- en korte afstand of complexe terreinen zoals het oversteken van rivieren en bergen in elektriciteitstransmissie-systemen. Beschrijving

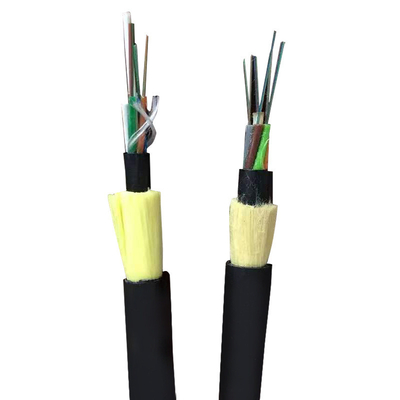

De kabel bestaat uit 5 tot 36 bundels draden met buizen of vulstoffen, die in maximaal 3 lagen rond een centraal sterkte element worden gewikkeld en bevestigd met een PE-buitenste behuizing.Elke buis bevat 6 tot 12 vezelsAlle kernvezels zijn gevuld met water-blokkerende lijm. De vulstof kan worden gebruikt om de geometrie van de kabel te behouden. De wateropzwelbare tape is spiraalvormig om de kabel kern gewikkeld.Aramid garens worden in een spiraal geplaatst om de rand van de kabel te versterkenDe buitenmantel is stevig om de laag aramidgarens heen gewikkeld. De kabelmantel bevat een optionele binnenste polyethyleenmantel en een buitenmantel van polyethyleen of AT (anti-slip).Wanneer de geïnduceerde spanning op het kabeloppervlak 12KV overschrijdtMet de AT-buitenste behuizing kan de maximale elektrische veldsterkte op het werkpunt 35KV bereiken.een dubbele laag omhulsel kan worden overwogenEen optionele trekdraad kan onder de schede worden geplaatst om de verwijdering te vergemakkelijken.
Fysieke parameters
| Span (m) | IJs+Wind: 0 mm+35 m/sec | IJs+Wind:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| Kabel O.D. ((mm/in) | Kabelgewicht (kg/km) / ((lb/kft) | Max.Werkspanning ((N/lb) | Max.Sag ((%) | Kabel O.D. ((mm/in) | Kabelgewicht (kg/km) / ((lb/kft) | Max.Werkspanning ((N/lb) | Max.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | Vervaardiging | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | Vervaardiging | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* De bovenstaande tabel omvat niet alle beschikbare soorten.
| Minimale buigradius: | Maximale compressiebelasting: | 4000 N | |
| Onder installatie: | 20×OD | Herhaalde impact: | 4.4 N.m (J) |
| Tijdens het gebruik | 10×OD voor niet-gordelde kabels | Verwijzing (Torsion): | 180 × 10 maal, 125 × OD |
| 20×OD voor pantserkabels | Cyclisch buigen: | 100 cycli | |
| Temperatuurbereik: | |||
| Operatietemperatuurbereik: | -40°C ((-40°F) tot +70°C ((+158°F) | Vernietigingsvermogen: | 263N/cm (1250lb/in) |
| Temperatuurbereik voor opslag: | -50°C ((-58°F) tot +70°C ((+158°F) |
