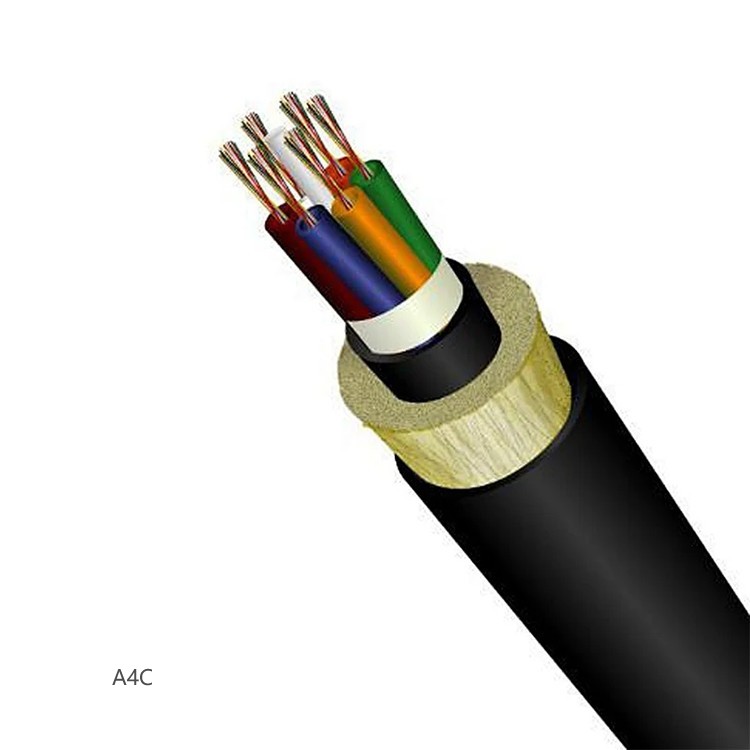

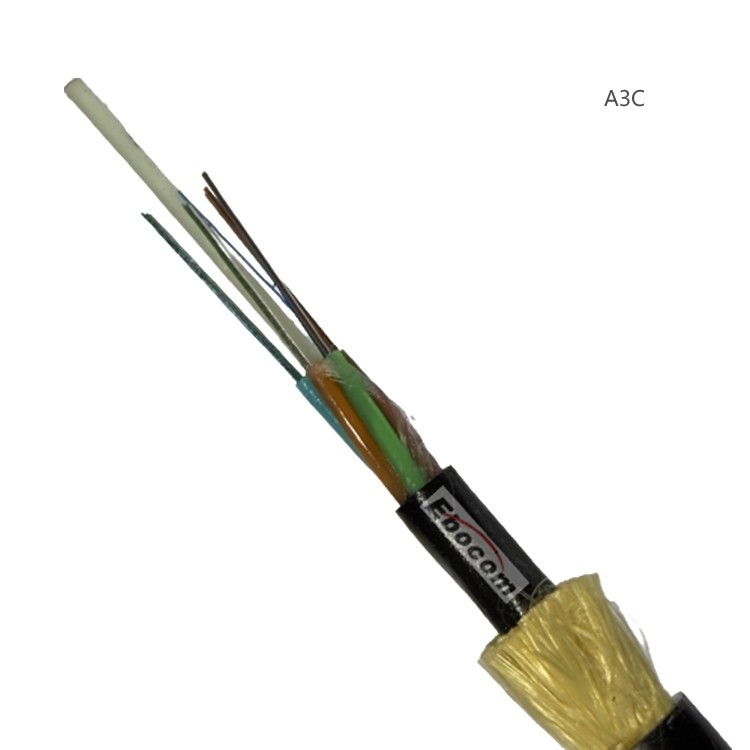

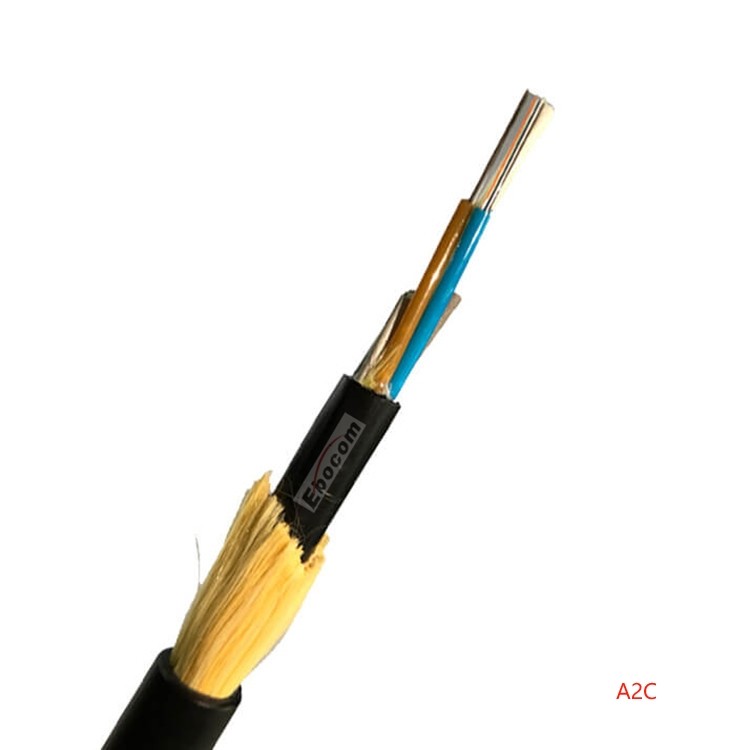

ADSS-optische vezelkabel met laagstreng
ADSS glasvezelkabel

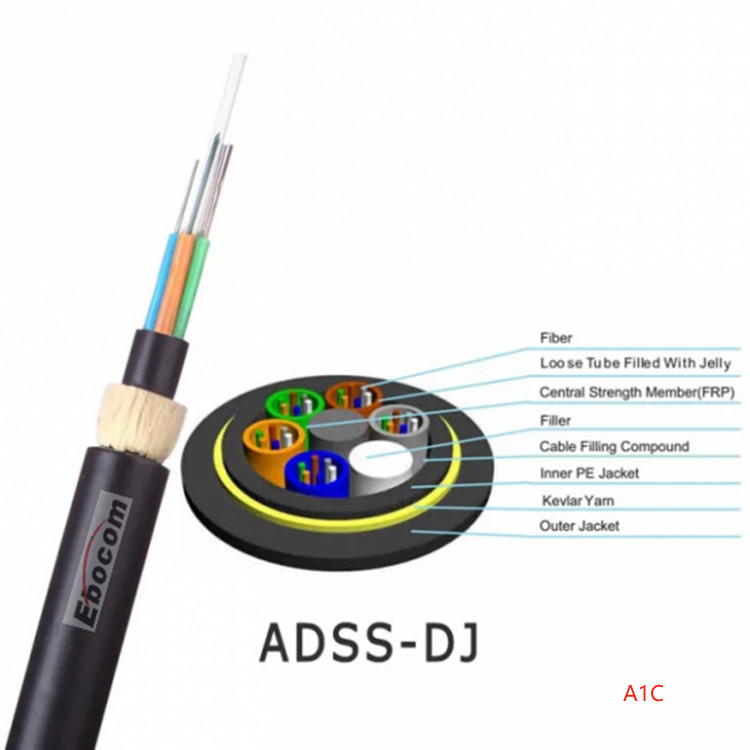

De optische vezels en de waterbeperkende zalf in de optische ADSS-kabel worden tegelijkertijd aan de losse buis van de vezels toegevoegd.en vervolgens worden verschillende losse buizen op het centrale sterktelid gewikkeld (meestal FRP)Aramiedgarens, uiteindelijk met PE- of AT-schede geëxtrudeerd.De ADSS glasvezelkabel losse buis van deze structuur en de vulling zalf van de centrale sterkte lid zijn volledig samen gedraaid om zijn waterdichte prestaties te garanderen, en er zijn verschillende anti-laterale drukmaatregelen volgens verschillende eisen.
Kenmerken van ADSS-optische kabels:
- ADSS-optische vezelkabel kan zonder stroom worden opgetrokken;
- Lichtgewicht, kleine kabeldiameter, kleine belasting op de toren;
- Grote lengte, tot 1200 meter;
- Het gebruik van polyethyleen omhulsel, dat een goede weerstand heeft tegen elektrische corrosie;
- niet-metalen structuur, bliksembescherming;
- Geïmporteerde aramidvezels, goede trek- en temperatuurprestaties, geschikt voor zwaar weer in het noorden;
- Lang leven, de levensduur kan 30 jaar bereiken.
Meerdere legmethoden:
Geschikt voor diverse toepassingen zoals bovenop, direct begraven, pijpleiding, onderwater, enz., de overtollige lengte is beter te beheersen, en het aantal kernen is groot.
Mechanische prestaties:
| Posten | Eenheid | Specificatie | ||||||||||||
| Vezelgetal | 4 tot 8 | 10 tot 18 | 14 tot 24 | 38 tot 48 | 38 tot 48 | 50 tot 60 | 62 tot 72 | 74 tot 84 | 86~96 | 98 tot 108 | 110 tot 120 | 122 tot en met 132 | 124 tot 144 | |
| Gewicht van de kabel | in kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Spanspan | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. Buigradius (dynamisch) | mm | 20D | ||||||||||||
| Min. Buigradius (statisch) | mm | 10D | ||||||||||||
| Het instellen van treksterkte | N | 1350 | ||||||||||||
| Werktemperatuur | °C | -40~+70 | ||||||||||||
| Bergingstemperatuur | °C | -40 ~ +60 | ||||||||||||
| Installatietemperatuur | °C | 15 | ||||||||||||
| Installatie van windsnelheid | m/s | 0 | ||||||||||||
| Temperatuur max. Windsnelheid | °C | 5 | ||||||||||||
| Max. windsnelheid | m/s | 25 | ||||||||||||
| Temperatuur max. | °C | - 5 | ||||||||||||
| Windsnelheid max. | m/s | 10 | ||||||||||||
| Dikte van de ijskap | mm | 5 | ||||||||||||
| Installatie van een sag | % | 1.86 | ||||||||||||
Kabelparameter:
| Posten | Specificatie | |||||||||||||
| Fibergetal | 4 tot 8 | 10 tot 18 | 14 tot 24 | 38 tot 48 | 38 tot 48 | 50 tot 60 | 62 tot 72 | 74 tot 84 | 86~96 | 98 tot 108 | 110 tot 120 | 122 tot en met 132 | 124 tot 144 | |
| Aantal losse buizen | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Aantal vulstoffen | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| gekleurde coatingvezels | Buitendeursdiameter | 245 ± 10 μm | ||||||||||||
| Kleur | Blauw, oranje, groen, bruin, grijs, wit, rood, zwart, geel, paars, roze, turquoise | |||||||||||||
| | Buitendeursdiameter | 2.0±0.1 mm | ||||||||||||
| Materiaal | PBT | |||||||||||||
| Kleur | Blauw, oranje, groen, bruin, grijs, wit, rood, zwart, geel, paars, roze, turquoise | |||||||||||||
| Vullingsmengsel (buis) | Thixotrope gele | |||||||||||||
| | Materiaal voor de middelste sterkte | FRP | ||||||||||||
| Diameter van het middelste sterktelid | 2.2 mm2 | |||||||||||||
| Garens van de soort gebruikt voor de vervaardiging van garens | ||||||||||||||
| Afsnit van garens van aramide | 4.6mm2 | |||||||||||||
| Waterblokkering | Waterstopband/ wateropblaasbaar materiaal | |||||||||||||
| | Dikte | 2.0 mm | ||||||||||||
| Diameter | 9.5 mm | 9.5 mm | 9.5 mm | 9.8mm | 9.8mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Materiaal | PE/AT | |||||||||||||
| Kleur | Zwart | |||||||||||||
