OPGW-optische glasvezelkabel SM 24 Core Power System Hoogspanningsgronddraadcommunicatieconstructie
SM OPGW glasvezelkabel
,24 Core OPGW glasvezelkabel
OPGW-optische glasvezelkabel SM 24 Core

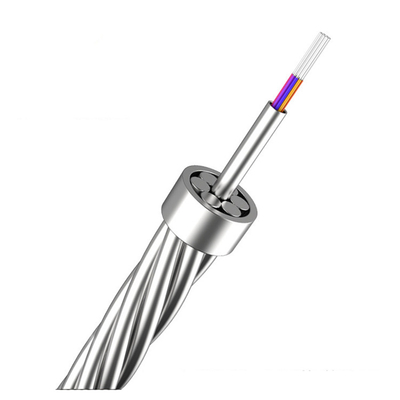

Een centrale roestvrijstalen buis (die de optische vezel in zich bevat) is omgeven door een of twee lagen aluminium-geplatte staal (ACS) of gemengde ACS- en aluminiumlegeringsdraden.Het ontwerp van de gealuminiseerde roestvrijstalen buis verhoogt de doorsnede van aluminium om een betere foutstroom en weerstand tegen blikseminslagen te bereikenHet is geschikt voor transmissielijnen met een kleine diameter en een grote foutstroom.
Optische glasvezelkabel OPGW kenmerken:
1) De diameter van de OPGW-optische kabel is klein, de extra belasting op de toren is klein en de treksterkte is hoog.
2) Door de uitstekende strandingtechnologie heeft de vezel een goede overtollige lengte en kan de vezel vrij in de buis bewegen.Het houdt de glasvezel spanningsvrij als de kabel wordt onderworpen aan spanning.
3) De glasvezel is beschermd door een roestvrijstalen buis.
OPGW-toepassingen voor glasvezelkabel:
¢ Aanpassen aan de vervanging van verouderde aardingsdraden en nieuwe hoogspanningsgronddraadconstructies.
Voor lijnen die moeten worden beschermd tegen bliksem en voor het doorvoeren van kortsluiting.
Technische gegevens
| Posten | Eenheid | Technische parameter |
| Vlakken | / | G.652 |
| Fibre-afzwakking | 1310nm ((dB/km) | ≤ 0.35 |
| 1550nm ((dB/km) | ≤ 0.21 | |
| Coëfficiënt van lineaire uitbreiding | ×10-6/oC | 13.9 |
| Gelijkstroomweerstand (bij 20 oC) | Ω/km | 0.52 |
| Korte stroom (1 s, 40 °C tot 200 °C) | kA | 6.5 |
| Kortstroomcapaciteit (1 s, 50 °C tot 200 °C) |
kA2.S | 126.8 |
| Maximaal toegestane temperatuur | oC | 200 |
| Maximaal toelaatbare spanning (40% RTS) | kN | 43.92 |
| dagelijkse stress (25% RTS) | kN | 21.96 |
| Minimale toegestane buigradius | Werktijd: mm | 228 |
| Installatie: mm | 300 | |
| Temperatuur van opslag en installatie | Berging oC | -40 ~ +80 |
| Installatie oC | -10 ~ +50 |
