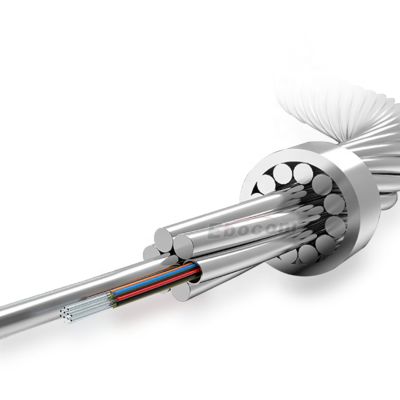

24 Core OPGW optische vezelcomposit Overhead Ground Wire ACS Stranded Structure
24 Core OPGW glasvezelkabel
,OPGW-aarddraad ACS
,OPGW-kabel met gestreepte structuur
Productbeschrijving
De Ebocom 24 Core OPGW (Optical Ground Wire) Glasvezelkabel met gelaagde structuur is specifiek ontworpen voor hoogspanningslijnen die zowel aarding als communicatie mogelijkheden vereisen in één kabel.

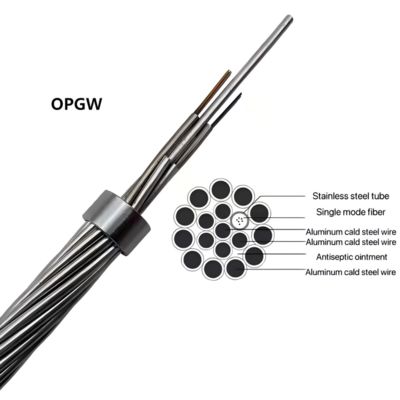

Deze structuur bevat glasvezels in een roestvrijstalen buis, die samen met staaldraad met aluminium bekleding en aluminiumlegering draden is
geslagen om een compacte kabel met hoge sterkte te vormen.
Het ontwerp biedt uitstekende trekprestaties, elektrische geleidbaarheid en bliksembeveiliging, waardoor het geschikt is voor
installaties met lange overspanningen en zware omgevingen
-
.Belangrijkste kenmerken
-
24-aderige glasvezel: Biedt stabiele en snelle gegevensoverdracht voor communicatiesystemen van het elektriciteitsnet.
-
Gelaagd ontwerp: Roestvrijstalen buis met glasvezels geslagen met staaldraad met aluminium bekleding en aluminiumlegering draden voor superieure mechanische bescherming.
-
Dubbele functionaliteit: Dient zowel als aarddraad als communicatiemedium in transmissiesystemen.
-
Hoge treksterkte: Ideaal voor installaties met lange overspanningen in 110kV–500kV transmissielijnen.
-
Uitstekende corrosiebestendigheid: Volledig metalen structuur met staaldraad met aluminium bekleding zorgt voor een lange levensduur in buitenomgevingen.
-
Efficiënte integratie van energielijnen: Vereenvoudigt de netwerkconstructie door optische communicatie en stroomaarding te combineren.
Aanpasbare opties:
-
Buitendiameter, vezeltype en draadconfiguratie kunnen worden ontworpen volgens projectvereisten.
-
Toepassingen
-
Communicatie van het elektriciteitsnet en SCADA-systemen
-
Bewaking van transmissie en onderstations
-
Communicatienetwerken voor hoogspanningslijnen
Slimme net- en nutsbedrijven automatiseringssystemen
| Installaties over lange afstanden die een hoge trekbelasting vereisen | Technische specificaties |
|---|---|
| Item | Specificatie |
| Vezeltype | ITU-T G.652D / G.657A1 Single Mode |
| Aantal vezels | 24 kernen |
| Structuurtype | Gelaagde OPGW (roestvrijstalen buis + ACS/AA-draden) |
| Sterkte-element | Staal met aluminium bekleding (ACS) / Aluminiumlegering |
| Buitendiameter | 10,0–18,0 mm (aanpasbaar) |
| Treksterkte | 50–180 kN (afhankelijk van de configuratie) |
| Kortsluitstroom | 10–25 kA / 1s (aanpasbaar) |
| Bedrijfstemperatuur | -40°C tot +85°C |
Normen
-
IEC 60794 / IEEE 1138 / ITU-T G.652D / GB/T 7424Ebocom Voordelen
-
Professionele OPGW-fabrikant: Meer dan 12 jaar ervaring in de productie van OPGW- en ADSS-kabels voor wereldwijde energiebedrijven.
-
Hoge productiecapaciteit: 2 roestvrijstalen buislijnen + 5 OPGW-strenglijnen zorgen voor tijdige levering, zelfs voor grote bestellingen.
-
Kwaliteit waarop u kunt vertrouwen: Elke haspel ondergaat strenge optische demping-, trek- en torsietests.
-
Op maat gemaakte technische oplossingen: Aangepaste ontwerpen beschikbaar voor verschillende spanningsniveaus, overspanningen en omgevingsomstandigheden.
