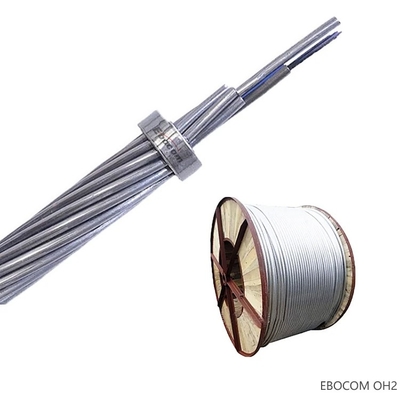

OPGW-optische glasvezelkabel electrico composito bajo voltaje Composite Low Voltage Electric ground wire center tube
Samengestelde OPGW-optische kabels

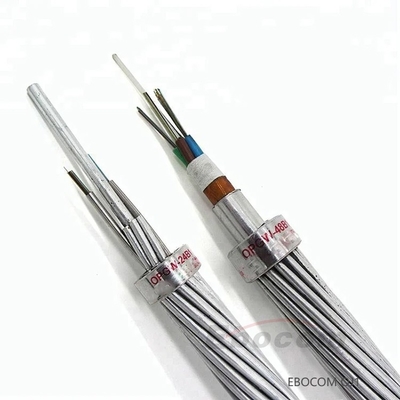

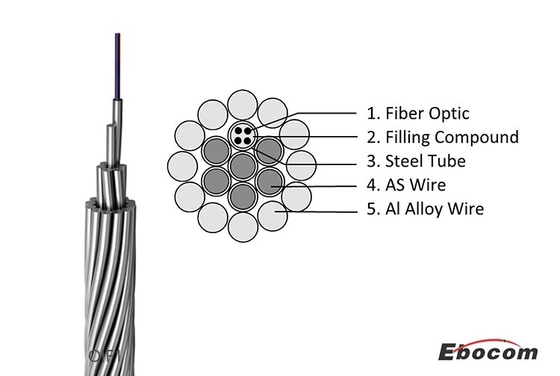

De optische vezels worden losjes geplaatst in een afgesloten, waterdichte roestvrijstalen buis en gevuld met waterdichte kabelpasta.het stalen buisje biedt bescherming voor de glasvezel tijdens het werk en isolatieDe aluminiumlaag aan de buitenzijde van de buis is optioneel.met een breedte van niet meer dan 50 mm,De met aluminium beklede staaldraden zijn in trapeziumvormige vorm verdeeld in het licht individueel om een compacte structuur te vormen.De draad biedt mechanische sterkte om te kunnen weerstaan aan zware installatie- en bedrijfsomstandigheden en, bij kortsluiting, controleert temperatuurverhoging voor geleidbaarheid.
OPGWKenmerken van glasvezelkabel:
- De pantserlaag van OPGW-optische kabels heeft goede mechanische sterkte, waardoor de glasvezel goed beschermd kan worden tegen slijtage en trekspanning.om ervoor te zorgen dat de glasvezel niet wordt beschadigd door externe krachten.
- De pantserlaag van de OPGW-optische kabel heeft een goede prestatie tegen bliksemontlading en een overbelastingscapaciteit bij kortsluiting.de glasvezel kan nog steeds normaal werken onder de voorwaarde van bliksem en kortsluiting stroom overbelasting.
- OPGW-optische kabels kunnen rechtstreeks worden geïnstalleerd als een overhoofdelijke aarddraad op het hangpunt van de aarddraad van een elektriciteitsstaaf met een willekeurige span.
- De kabeldiameter is klein en het gewicht is licht, wat geen grote extra belasting op de toren zal brengen; de werktemperatuur is -40 ̊+70°C
Toepassing:
- Voor lijnen met een hoge spanning van meer dan 110 kV is de span relatief groot (meestal meer dan 250 m);
- Het is gemakkelijk te onderhouden en het is gemakkelijk om het probleem van het oversteken van lijnen op te lossen, en de mechanische eigenschappen kunnen voldoen aan de vereisten van grote lijnspanning;
- De buitenste laag van OPGW is een metalen pantser, die geen effect heeft op elektrische corrosie en afbraak bij hoogspanning;
- OPGW moet tijdens de bouw worden uitgeschakeld en het verlies van stroomonderbreking is relatief groot, zodat OPGW moet worden gebruikt in nieuwe hoogspanningsleidingen boven 110 kV.
M- Nee.TecnicalPafmetingen:
| Model | Transversale doorsnede van de optische kabel | Nominale breekkracht (kn) | Kabeldiameter (mm) | Gewicht (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
Bedrijfsprofiel:
Shandong Yibo Optronics Technology Co., Ltd. (Ebocom®), opgericht in 2012, is gelegen in de prachtige lente stad
Het is een hightech onderneming die zich richt op onderzoek en ontwikkeling, productie, verkoop en service van optische kabels en communicatieapparatuur.Ebocom® is toegewijd aan het onderzoek, ontwikkeling en toepassing van optische kabelproducten en communicatie
Onze producten omvatten verschillende soorten optische kabels (buiten/binnen optische kabels, ADSS, OPGW, mijnbouw
Kabels, FTTH-dropkabels, patch cord en pigtails) alsmede optische kabelverwante connectoren, accessoires en
De Commissie is van oordeel dat de in de eerste alinea van de richtsnoeren vermelde maatregelen in strijd zijn met de beginselen van de interne markt.
De producten voldoen strikt aan de nationale normen en hebben ISO9001, ISO14001, ISO45001, ISO50001, TLC-certificering,en nettoegangscertificering van de Nationale Radio- en TelevisieadministratieEbocom® richt zich op R & D-innovatie en streeft voortdurend naar technologische vooruitgang om aan de veranderende behoeften te voldoen.
Het bedrijf introduceert actief geavanceerde buitenlandse productie- en inspectieapparatuur (optische vezelkleurapparatuur, secundaire coatingapparatuur,OPGW-eenheidsbuisproductieapparatuur, precieze optische vezeldetectoren) en absorbeert geavanceerde binnenlandse en buitenlandse procestechnologie om de hoge kwaliteit en betrouwbaarheid van de producten te garanderen.Om de kwaliteit van het product verder te waarborgenIn de afgelopen tien jaar heeft het bedrijf een strikt managementsysteem opgezet en controleert het elke stap van het productieproces op alle niveaus.Ebocom® heeft vele onderscheidingen gewonnen, zoals "High-tech Enterprise", "Gazelle Enterprise", "Specialized Special New specialized and sophisticated Enterprise", Shandong Province Excellent Management Innovation Enterprise","AAA Credit Unit" , "Contract-compliant en kredietwaardig bedrijf", enz.
