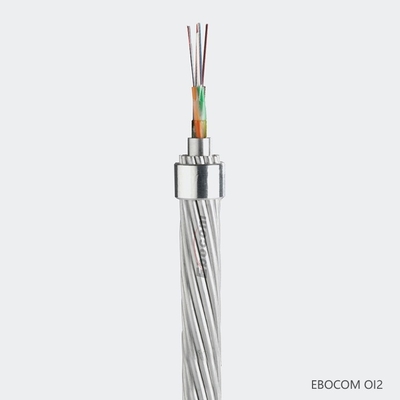

OPGW-48B1-100 118.8;66.2 Grondkabel 48 72 288 Kern voor torencommunale infrastructuur

Productbeschrijving:

optische gronddraad(ook bekend als eenOPGWof, in de IEEE-norm, eenoptische vezelcompositeoverhoofdelijk aarddraad) is een type kabel die wordt gebruikt inLuchtaansluitingenEen dergelijke kabel combineert de functies van:aan de grond leggenentelecommunicatieEen OPGW-kabel bevat een buisvormige structuur met één of meeroptische vezelsDaarin zullen zij worden omringd door lagen vanstaalenaluminium draadDe OPGW-kabel loopt tussen de toppen van de hoogspannings-elektrische pijlen. degeleidendeen deel van de kabel dient om aangrenzende torens aan te sluitenaardbodem, en beschermt dehoogspanninggeleiders vanbliksemDe optische vezels in de kabel kunnen worden gebruikt voor de hogesnelheidstransmissie van gegevens, hetzij voor de eigen doeleinden van de elektriciteitsbedrijf om de transmissielijn te beschermen en te regelen, hetzij voor de bescherming van de elektriciteitsvoorziening, hetzij voor het beheer van de elektriciteitsvoorziening.voor de eigen stem van het bedrijf engegevenscommunicatie, of kan worden verhuurd of verkocht aan derden om te dienen als een hogesnelheidsvezelverbinding tussen steden

Er zijn verschillende soorten OPGW's. In één type worden tussen de 8 en 48 glasoptische vezels in een plastic buis geplaatst.met een breedte van niet meer dan 50 mm, met een bepaalde losse lengte van de vezels toegestaan om te voorkomen dat de glazen vezels worden belast.De bufferbuizen zijn gevuld met vet om de vezelunit tegen water en tegen corrosie te beschermenDe buis wordt met aluminium, aluminiumlegering of stalen strengen in de kabel vastgemaakt, vergelijkbaar met een ACSR-kabel.,Voor een zeer groot aantal vezels, tot 144 vezels in één kabel, worden meerdere buizen gebruikt.

Bij andere soorten heeft een aluminiumstaaf een aantal spiraalvormige groeven aan de buitenzijde, waarin vezels in bufferbuizen worden gelegd.en het geheel omgeven met aluminium en staal strengen.

Individuele vezels kunnen in "losse bufferbuizen" zijn, waarbij de binnendiameter van de buis groter is dan de buitendiameter van de vezels,of kan "dicht gebufferd" zijn wanneer de plastic buffer rechtstreeks op het glas is gecoatDe vezels voor OPGW zijn:enkelmodus type.

Hoofdkenmerken:

1Hoog.ontwerp, testen en productie van kwaliteitsnormen, waarbij gebruik wordt gemaakt van materialen van klasse A om de betrouwbaarheid op lange termijn te waarborgen;

2. Eenvoudig onderhoud, eenvoudige lijnspanning, de mechanische eigenschappen kunnen voldoen aan de grote lijnspanning; de buitenste laag van OPGW is metalen gepantserd, wat geen effect heeft op hoge spanningscorrosie en degradatie;
3De bouw van OPGW moet leiden tot stroomstoring, wat tot grotere verliezen leidt, zodat de bouw van hoogspanningsleidingen boven 110kv OPGW moet gebruiken;
4. OPGW-kabels worden voornamelijk gebruikt voor 500-kV-, 220-kV- en 110-kV-lijnen van 35 kV, beperkt door stroomstoring, veiligheid en andere factoren, voornamelijk gebruikt voor nieuwe lijnen;

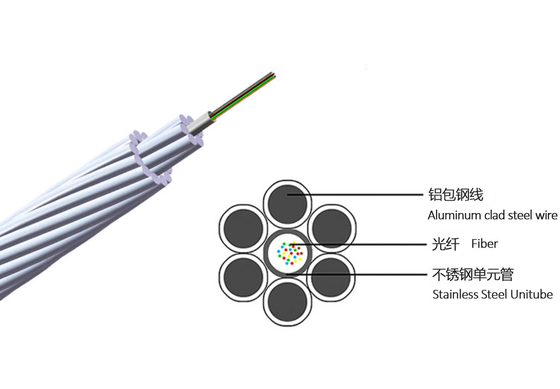

5Een verzegelde roestvrijstalen buis zorgt voor uitstekende vochtigheid en extreme milieubescherming voor optische vezels.

Structuur en technische specificaties:
